PROJECT

CELTIPLAST

DIJON - FRANKRIJK

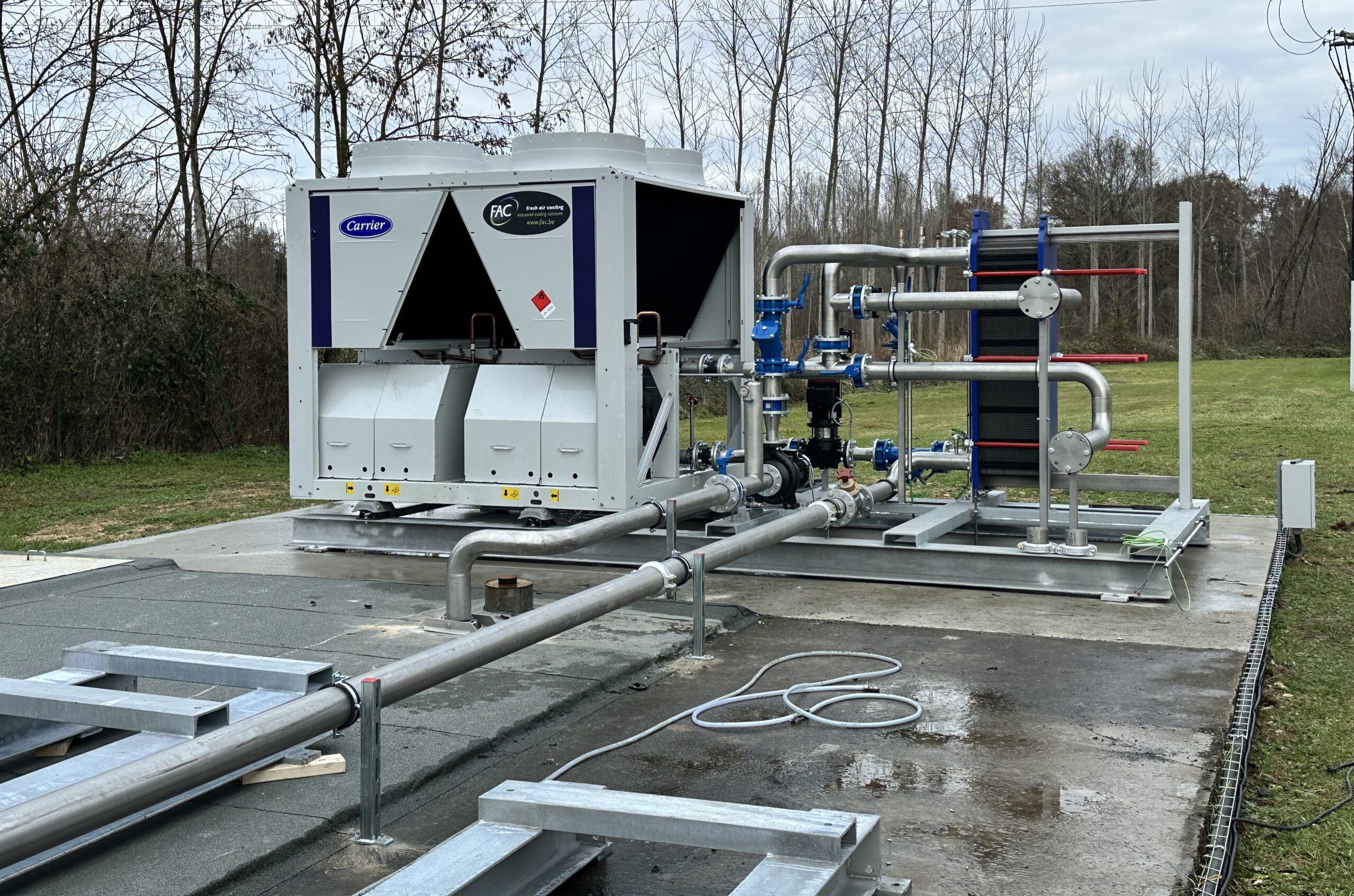

Industriële koelinstallatie met energie-efficiënte proceskoeling

Voor Celtiplast, een Franse producent van kunststofoplossingen voor oa veiligheids- en aanrijbeveiligingssystemen, realiseerde FAC een volledig op maat ontworpen industriële koelinstallatie.

De installatie werd gedimensioneerd om een stabiele koeling van de productieprocessen te garanderen en tegelijk de energie-efficiëntie van de site te verbeteren.

Dankzij deze innovatieve installatie bedraagt de terugverdientijd ongeveer vier jaar. Ondanks de relatief lage energieprijzen in Frankrijk wordt de winst na tien jaar geraamd op maar liefst € 450.000.

Technische behoefteanalyse

Na een grondige technische dimensionering van vermogen, debiet, het delta T en de buffercapaciteit werd de installatie uitgerust met een Carrier AQUASNAP chiller (30RBP 270R – 280 kW) in low-noise uitvoering, voorzien van een Super Enviroshield-coating en het BlueEdge Digital monitoringsysteem.

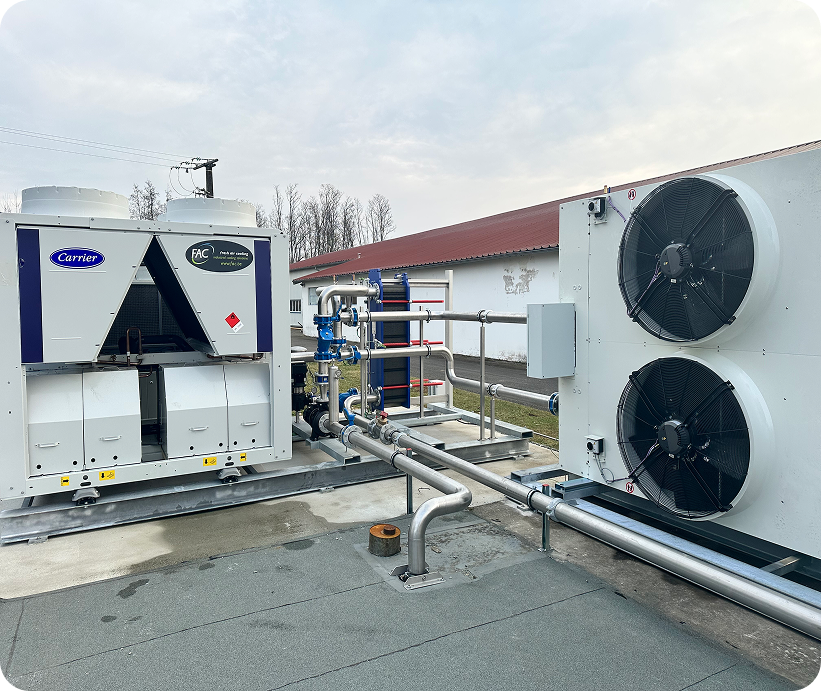

De chiller werd gekoppeld aan een LU-VE Alfa Blue drycooler (BDDSE1004,2DD140 – 300 kW) met maritieme lamellen en een 0–10 V-sturing  voor een optimale regeling.

Koelcircuit

Om de warmteoverdracht te optimaliseren en de waterkwaliteit te verbeteren, werden Alfa Laval warmtewisselaars (PW TL10-PFM, 109 platen – 300 kW) geïntegreerd, samen met pompsystemen voor zowel het chiller- als het proceswatercircuit (TP100-160/2 en NB 65-150/165).

Het volledige leidingwerk werd uitgevoerd in inox met gescheiden collectorcircuits voor proceswater, glycol en aspiratie.

Het PW-circuit omvat daarnaast expansievaten, vulsystemen, meet- en regelinstrumentatie, evenals de nodige afsluiters en filters.

De installatie werd geïsoleerd en uitgerust met trillingsdempers om een stabiele werking te garanderen.

Automatisering

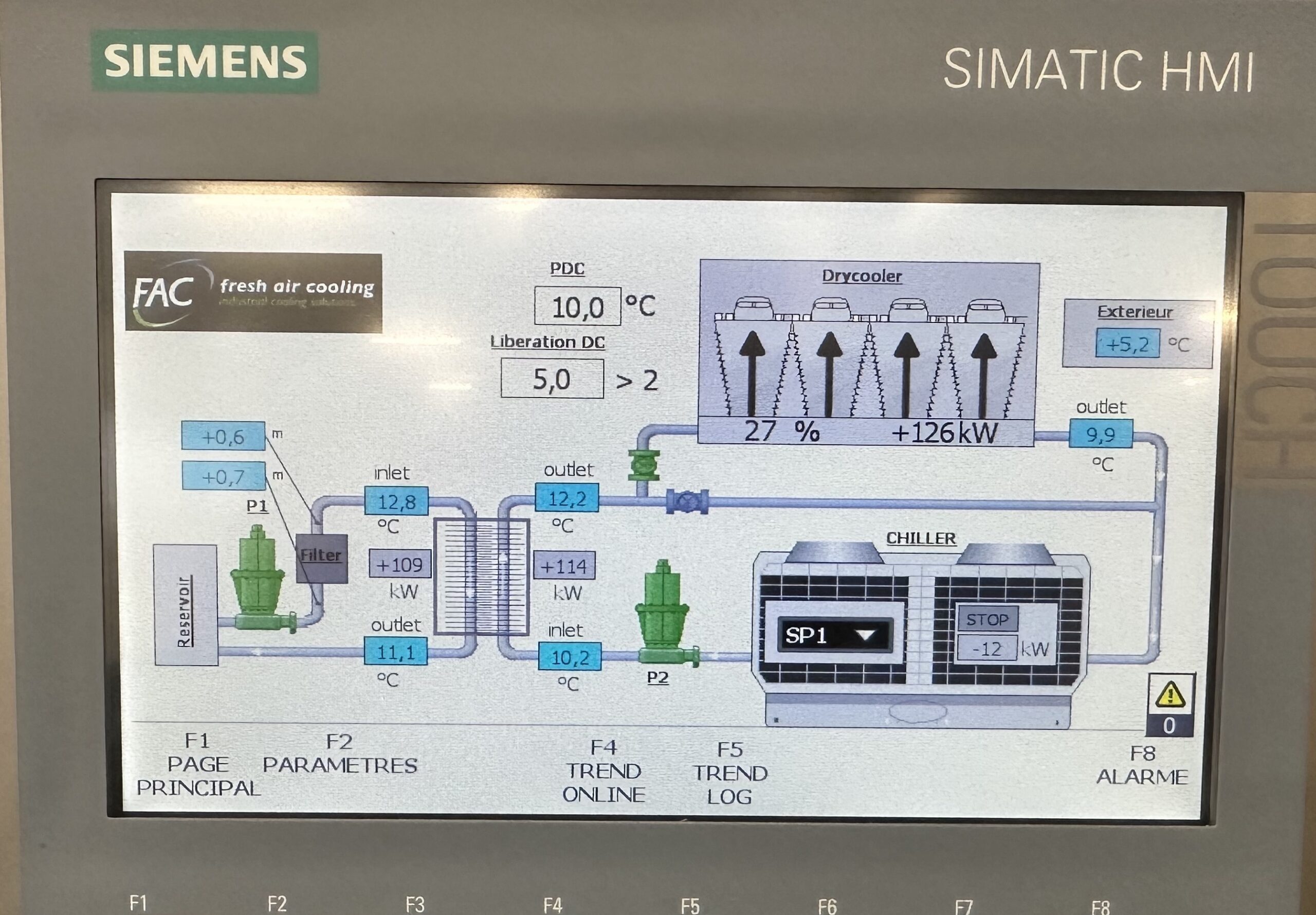

Voor de automatisatie werd een RITTAL schakelkast voorzien, die uitgerust werd met een Siemens PLC-sturing, softstarters, contactoren en sensoren van DC en JUMO.

Het systeem omvat daarnaast alarmering, datalogging en een free cooling-functie.

Projectrealisatie

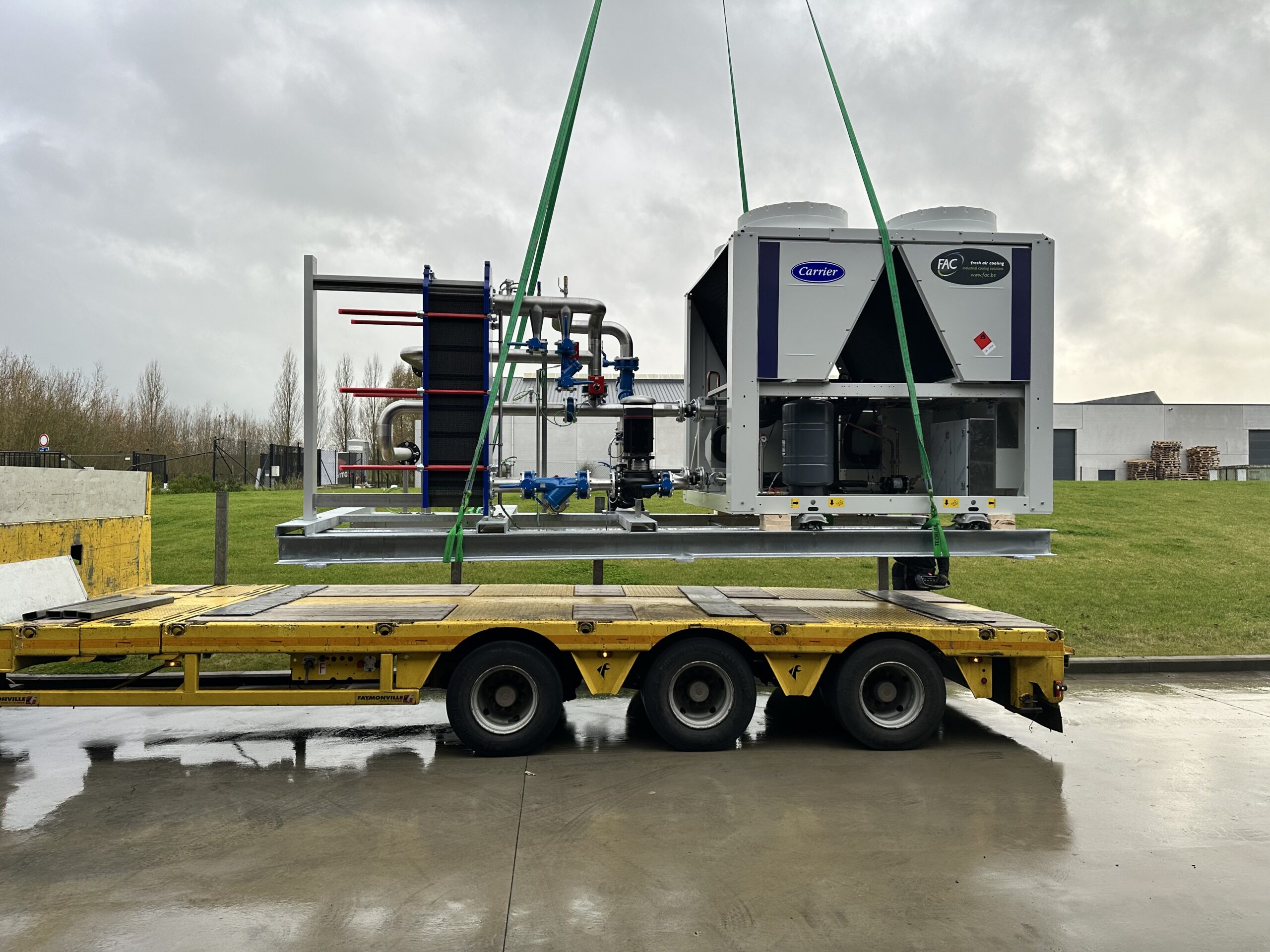

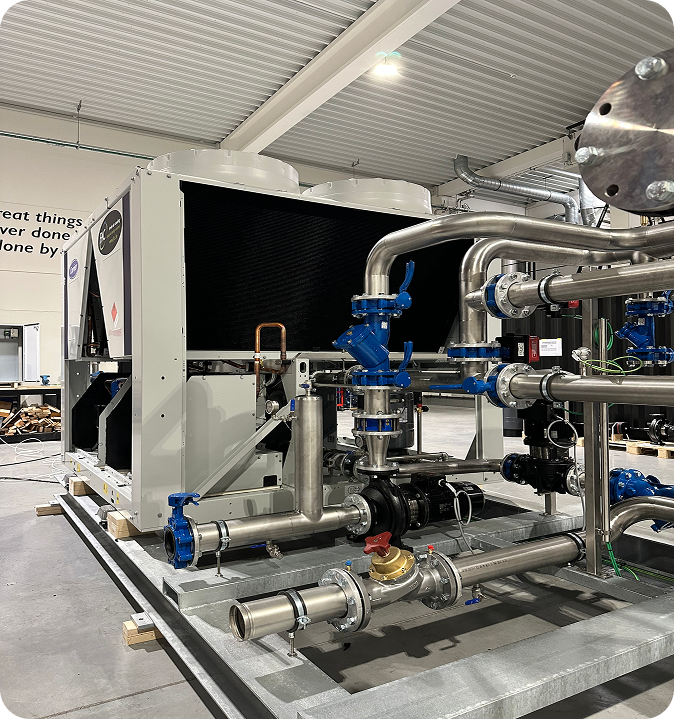

FAC nam de volledige coördinatie en uitvoering op zich, van ontwerp en samenbouw tot testing, transport en installatie ter plaatse in Dijon.

Bij de oplevering werd een volledige technische documentatie voorzien, inclusief PI&D-plannen en 3D-installatieschema’s.

Opvolging

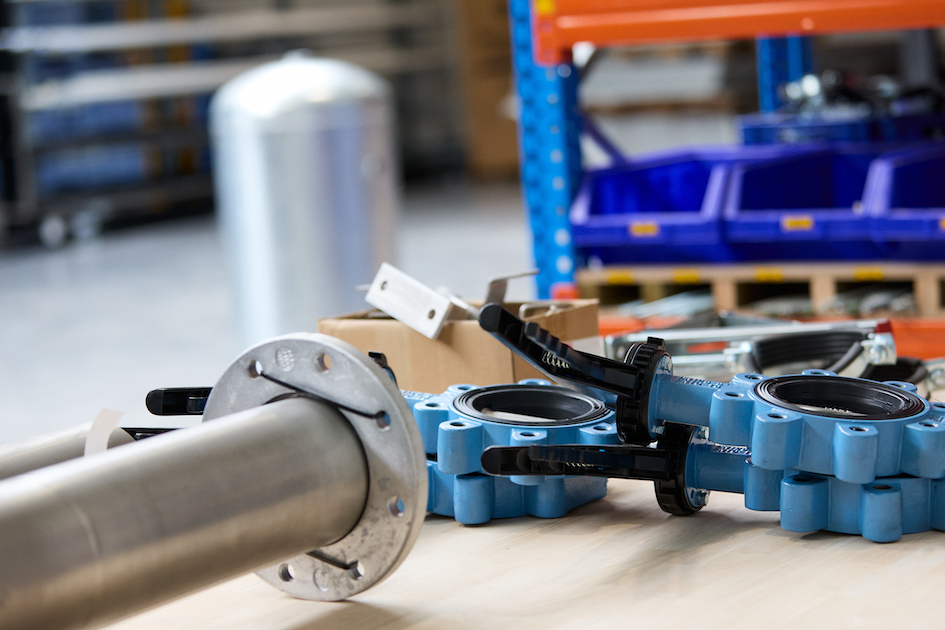

Ook op lange termijn staat FAC in voor het onderhoud en de levering van reserveonderdelen, zodat de installatie optimaal blijft functioneren
